Paano gamitin at pumili ng Storz fire hose coupling?

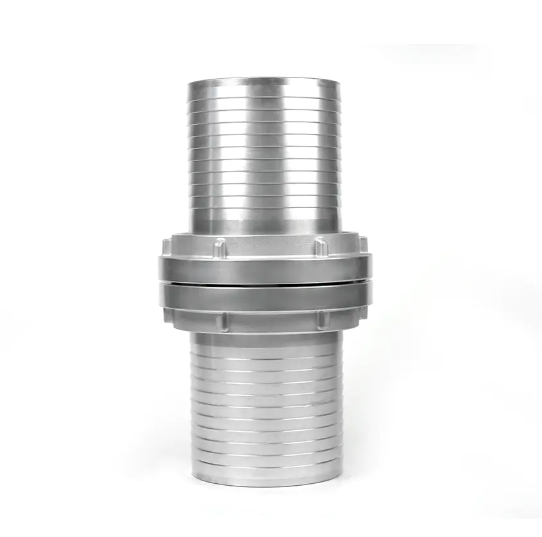

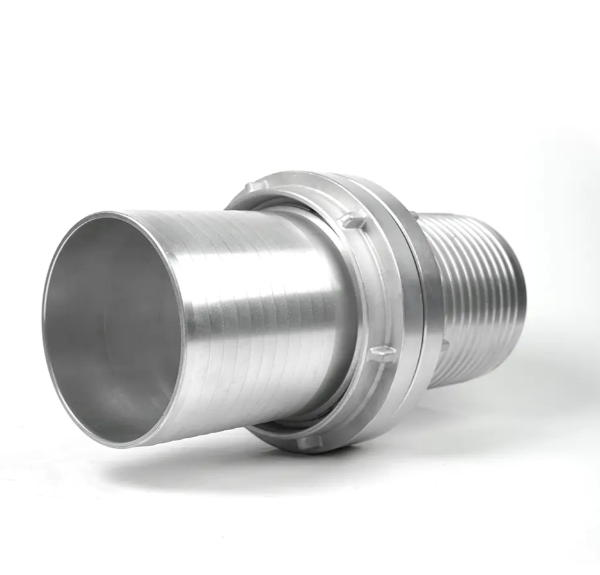

A Storz fire hose coupling ay isang simetriko, walang kasarian na cam-at-groove connector na nagbibigay-daan sa dalawang magkaparehong halves na magdugtong nang walang threading. Hindi tulad ng mga sinulid na coupling na nangangailangan ng pagtutugma ng mga dulo ng lalaki at babae, anumang dalawang Storz coupling na may parehong nominal na laki ay agad na kumokonekta sa isang pag-ikot ng quarter-turn . Ginagawa nitong karaniwang pagpipilian ang disenyong ito para sa mabilis na pag-deploy ng pagsugpo sa sunog sa buong mundo — ginagamit ng mga departamento ng bumbero, mga pasilidad na pang-industriya, at mga serbisyo sa pagliligtas sa paliparan sa buong Europe, North America, at higit pa.

Ang pagpili ng tamang Storz coupling ay depende sa tatlong pangunahing salik: nominal na diameter, materyal, at rating ng presyon . Tinitiyak ng pagkuha ng mga ito nang tama ang pagganap na walang tagas sa ilalim ng matinding kundisyon ng mga operasyong paglaban sa sunog.

Pag-unawa Storz Coupling Mga Sukat at Kailan Gagamitin ang Bawat isa

Ang mga torz coupling ay inuri ayon sa kanilang nominal diameter (DN) , na tumutukoy sa panloob na laki ng bore ng coupling kaysa sa panlabas na diameter. Ang mga karaniwang sukat ay mula sa DN 25 hanggang DN 150, bawat isa ay angkop sa mga partikular na pangangailangan ng daloy.

Sa Europa at mga bansang sumusunod sa mga pamantayan ng DIN 14307, DN 52 at DN 75 ay ang pinakamalawak na stock na sukat para sa mga munisipal na kagawaran ng bumbero. Sa North America, ang 2.5-inch (humigit-kumulang DN 65) at 4-inch (humigit-kumulang DN 100) na bersyon ng Storz ay karaniwan sa mga hydrant outlet at pumper discharge.

Paano Ikonekta at Idiskonekta nang Tama ang isang Storz Coupling

Ang pamamaraan ng koneksyon ay diretso, ngunit mahalaga ang diskarte - lalo na sa ilalim ng presyon o sa hindi magandang kondisyon ng visibility. Sundin ang mga hakbang na ito para sa isang maaasahang, walang tumutulo na joint:

Pagkonekta ng Dalawang Storz Couplings

1. Suriin ang parehong mga mukha ng coupling at sealing gasket para sa mga debris, hiwa, o deformation bago sumali.
2. Ihanay ang dalawang coupling nang harapan upang ang lugs (ears) interlock — ang nakataas na cam sa isa ay dumudulas sa kaukulang recess sa kabila.
3. I-rotate ang isang coupling humigit-kumulang 90° clockwise hanggang sa maramdaman o marinig mo ang pag-click sa locking detent sa posisyon.
4. I-verify ang koneksyon sa pamamagitan ng dahan-dahang paghihiwalay sa dalawang hati — hindi maghihiwalay ang naka-lock na Storz coupling sa ilalim ng manual tension.
5. Suriin na ang gasket ay nakaupo na flush at walang gilid na nakalantad sa paligid ng circumference.

Pagdiskonekta sa ilalim ng Natirang Presyon

Huwag subukang alisin ang pagkakabit ng isang Storz fitting habang ang linya ay may presyon pa rin. Ang natitirang presyon ay kasing baba 0.5 bar maaaring maging sanhi ng pagkabit ng pagkabit nang may sapat na puwersa upang magdulot ng pinsala. Palaging dumugo sa linya, kumpirmahin ang zero pressure, pagkatapos ay paikutin ang kalahati 90° counter-clockwise maghiwalay.

Pagpili ng Tamang Materyal para sa Iyong Operating Environment

Ang mga coupling ng Storz ay ginawa sa ilang mga materyales, bawat isa ay may natatanging mga pakinabang depende sa kapaligiran ng pag-deploy, badyet sa timbang, at panganib sa pagkakalantad sa kemikal.

• Aluminum haluang metal (pinakakaraniwan): Magaan sa humigit-kumulang 0.3–1.2 kg para sa DN 52–DN 100, lumalaban sa kaagnasan, at angkop para sa mga pressure na hanggang 16 bar. Tamang-tama para sa mobile fire apparatus kung saan ang pagtitipid sa timbang ay nagpapabuti sa bilis ng paghawak.
• Hindi kinakalawang na asero (AISI 304 / 316): Pinakamahusay na pagpipilian para sa mga permanenteng pag-install, pagkakalantad sa tubig-dagat, o mga kemikal na kapaligiran ng halaman. Mas mabigat kaysa sa aluminyo ngunit na-rate para sa mas mataas na presyon sa pagtatrabaho - karaniwan hanggang 25 bar — at lumalaban sa chloride corrosion.
• tanso: Ginagamit sa mga sistema ng pamana at ilang partikular na aplikasyong pang-industriya. Nag-aalok ng mahusay na paglaban sa kaagnasan at kakayahang magamit ngunit nagdaragdag ng makabuluhang timbang; hindi gaanong karaniwan sa modernong serbisyo ng sunog.
• Polymer / high-strength composite: Umuusbong na opsyon para sa magaan na first-aid hose reels at wildland firefighting kit. Karaniwang limitado sa mas mababa sa 10 bar presyon sa pagtatrabaho.

Para sa karamihan ng mga aplikasyon ng structural firefighting at munisipal na supply ng tubig, aluminum Storz couplings na umaayon sa DIN 14307 o EN 1947 kumakatawan sa pinakamainam na balanse ng timbang, lakas, at gastos.

Mga Rating ng Presyon at Ano ang Ibig Sabihin Nito sa Practice

Ang mga coupling ng Storz ay nagdadala ng dalawang pangunahing pagtatalaga ng presyon: nominal working pressure (PN) and presyon ng pagsubok . Karaniwan ang presyon ng pagsubok 1.5 × ang gumaganang presyon , na-validate sa panahon ng hydrostatic factory testing.

Palaging pumili ng coupling na na-rate para sa hindi bababa sa 25% na mas mataas sa maximum operating pressure ng iyong system . Para sa mga high-rise building na standpipe system, kung saan ang mga static pressure ay maaaring lumampas sa 12 bar bago pa man ang pump boost, ang mga stainless steel coupling ay lubos na inirerekomenda.

Pinili ng Gasket: Ang Pinaka Hindi Napapansing Salik sa Storz Coupling Pagganap

Ang panloob na flat-face gasket ay ang tanging sealing element sa isang Storz coupling, na ginagawang kritikal ang kondisyon at pagpili ng materyal nito. Ang isang pagod o hindi tugma na gasket ay ang nangungunang sanhi ng pagtagas ng Storz sa serbisyo.

• EPDM (Ethylene Propylene Diene Monomer): Ang karaniwang pagpipilian para sa serbisyo ng tubig. Na-rate para sa mga temperatura mula −40 °C hanggang 120 °C. Tugma sa tubig, foam concentrates, at banayad na mga ahente sa paglilinis.
• NBR / Nitrile: Gamitin kung saan maaaring mayroong mineral na langis o mga likidong nakabatay sa petrolyo — halimbawa, pagsugpo sa pagtapon ng gasolina o mga aplikasyon sa pagdadalisay ng langis. Hindi angkop para sa mga kapaligirang mayaman sa ozone.
• Silicone: Mga application na may mataas na temperatura na higit sa 120 °C, tulad ng pag-flush ng singaw o sobrang init ng tubig. Mas mababang mekanikal na tibay kumpara sa EPDM.
• PTFE: Ang paglaban sa kemikal sa isang napakalawak na hanay ng pH. Mas gusto para sa mga agresibong pang-industriya na likido ngunit nangangailangan ng tumpak na pag-install upang maiwasan ang pagpapapangit ng malamig na daloy.

Dapat suriin ang mga gasket bago ang bawat paggamit at palitan kapag ang surface crack, permanenteng compression set, o edge deformation ay nakikita. Huwag lagyan ng grasa ang mga gasket ng Storz ng mga grasa na nakabatay sa petrolyo , dahil pinapababa ng mga ito ang EPDM at NBR. Gumamit lamang ng silicone-based lubricant o plain water.

Mga Pamantayan at Sertipikasyon na Hahanapin Kapag Bumili

Ang mga torz coupling na inilaan para sa paggamit ng serbisyo ng sunog ay dapat sumunod sa mga kinikilalang pamantayan na tumutukoy sa mga dimensional na tolerance, mga detalye ng materyal, at mga kinakailangan sa pagsubok sa presyon. Ang mga hindi sumusunod na coupling ay maaaring magmukhang magkatulad ngunit nabigo na mapagkakabit nang mapagkakatiwalaan sa mga sertipikadong kagamitan.

• DIN 14307 (Germany / malawak na pinagtibay sa Europa): Ang pangunahing pamantayang sumasaklaw sa mga sukat at materyal na kinakailangan para sa mga aluminum Storz coupling sa DN 25 hanggang DN 150.
• EN 1947: European standard para sa mga fire hose couplings, na pinagsasama ang mga kinakailangan ng DIN 14307 sa mga miyembrong estado ng EU. Maghanap ng pagmamarka ng CE kung saan kinakailangan ng mga lokal na panuntunan sa pagkuha.
• NFPA 1963 (USA): Namamahala sa mga koneksyon ng fire hose kabilang ang mga Storz-type fitting na ginagamit sa mga departamento ng North America. Tinutukoy ang geometry ng lug, mga katumbas ng thread, at mga protocol ng pagsubok.
• AS 4484 (Australia): Pamantayan ng Australia para sa mga coupling ng fire hose na tumutukoy sa mga sukat ng Storz na inangkop sa mga kinakailangan sa lokal na serbisyo ng sunog.

Kapag bumibili para sa paggamit ng proteksiyon ng sunog sa institusyon o pamahalaan, palaging hilingin ang sertipiko ng materyal ng tagagawa at ulat ng pagsubok ng hydrostatic upang kumpirmahin ang pagsunod bago i-install.

Pinakamahuhusay na Kasanayan sa Pagpapanatili, Pag-inspeksyon, at Pag-iimbak

Ang isang Storz coupling na mahusay na pinananatili ay mapagkakatiwalaang gagana para sa 10 hanggang 20 taon sa regular na serbisyo. Simple lang ang maintenance routine pero dapat pare-pareho.

Pagkatapos ng Bawat Paggamit

• Banlawan ng malinis na sariwang tubig upang alisin ang asin, foam concentrate residue, o sediment.
• Patuyuin nang lubusan bago iimbak upang maiwasan ang kaagnasan sa mga ibabaw ng aluminyo na haluang metal.
• Palitan ang takip ng alikabok upang protektahan ang mukha ng gasket mula sa pagkakalantad sa UV at pisikal na pinsala.

Pana-panahong Checklist ng Inspeksyon

• Suriin ang geometry ng lug — pinipigilan ng mga baluktot o deformed na lug ang buong 90° na pag-ikot at maaaring magresulta sa hindi sinasadyang pagkadiskonekta sa ilalim ng pressure.
• Subukan ang locking detent sa pamamagitan ng pagsasama ng dalawang magkaparehong unit at pag-verify ng positibong pakikipag-ugnayan.
• Suriin ang gasket seating groove para sa pagmamarka o naka-embed na grit na maaaring magputol ng mga gasket habang kunekta.
• Magsagawa ng taunang hydrostatic pressure test sa 1.5 × nagtatrabaho presyon para sa mga coupling na ginagamit sa mga kritikal na sistema ng kaligtasan sa buhay.

Mga Kondisyon sa Imbakan

Itago ang mga Storz couplings mula sa direktang sikat ng araw (na nagpapababa sa mga gasket ng EPDM), mga produktong petrolyo, at mga temperatura na mas mababa sa −20 °C sa loob ng mahabang panahon. Ang pahalang na nakabitin na imbakan sa mga hose rack ay pumipigil sa epekto ng pinsala sa lug ears na maaaring mangyari kapag ang mga coupling ay nakatambak sa ibabaw ng bawat isa.

Mga Karaniwang Configuration ng Adapter Kapag Naghahalo ng Coupling System

Sa pagsasagawa, ang mga kagawaran ng bumbero ay madalas na nagpapatakbo ng mga kagamitan na may halo-halong mga pamantayan ng pagkakabit — lalo na kapag nagsasama sa mga municipal hydrant network, mga kasosyo sa mutual-aid, o legacy na imprastraktura na gumagamit ng sinulid o madalian na mga coupling. Ang Storz-to-other adapters ay malulutas ang problemang ito.

• Storz hanggang BSP thread (British Standard Pipe): Nagbibigay-daan sa Storz hose na kumonekta sa mga sinulid na hydrant outlet o pump port. Available sa mga configuration ng BSP na lalaki at babae, karaniwang 1½" hanggang 4" na BSP.
• Storz hanggang NH thread (National Hose, USA): Kinakailangan kapag nakikipag-ugnayan ang apparatus ng North American sa mga linya ng supply na nilagyan ng Storz. Ang 2½" NH to 2.5" Storz adapter ay isa sa pinakakaraniwan sa cross-border o airport mutual-aid kit.
• Storz DN 75 hanggang DN 52 reducer: Isang pampababang adaptor na bumababa sa diameter ng linya ng supply para sa pag-deploy ng attack hose nang hindi nangangailangan ng hiwalay na wye divider.
• Storz sa camlock: Ginagamit sa mga pang-industriyang setting kung saan ang mga kabit ng camlock (type C/E) ay pamantayan sa mga kagamitan sa proseso ngunit ang mga koneksyon sa fire hose ay gumagamit ng Storz.

Palaging tukuyin ang eksaktong inlet at outlet coupling type, laki, at pressure rating kapag nag-order ng mga adaptor. Ang mga hindi tumutugmang rating ng presyon sa adapter ay madalas na pinagmumulan ng pagkabigo sa mga high-flow drill.
