Ano ang Storz Locking Blank Cap?

A Storz Locking Blank Cap ay isang espesyal na pang-industriyang pressure fitting na idinisenyo upang isara ang discharge o suction ends ng mga tubo, valve, at hose na katugma sa Storz. Hindi tulad ng karaniwang Storz caps, ang "locking" na variant ay may kasamang mechanical latch o safety lock mechanism—kadalasan ay spring-loaded pin o twist-lock slider—na pumipigil sa coupling na hindi aksidenteng matanggal dahil sa high-frequency vibrations, hose torque, o biglaang pressure surges. Nagsisilbi itong pangunahing hadlang sa kaligtasan sa mga sistema ng paghahatid ng likido, na tinitiyak na ang mga hindi nagamit na port ay mananatiling airtight at hindi tinatablan ng tubig sa ilalim ng mahigpit na mga kondisyon sa pagpapatakbo.

Ang pangunahing disenyo ng isang Storz coupling ay "walang kasarian," ibig sabihin ang magkabilang dulo ng koneksyon ay magkapareho. Inaalis nito ang pangangailangang magtugma ng mga thread ng lalaki at babae, na makabuluhang nagpapabilis sa pag-deploy sa mga sitwasyong pang-emergency. Ang isang blangkong takip ay epektibong nagsisilbing "terminal" na punto ng sistemang ito. Kapag ang mekanismo ng pag-lock ay nakalagay, ang takip ay hindi maaaring paikutin o alisin nang walang manu-manong interbensyon, na nagbibigay ng isang mahalagang layer ng seguridad sa pampublikong imprastraktura at mga kapaligirang pang-industriya na may mataas na presyon.

Pangunahing Disenyo at Mekanikal na Bahagi

Upang maunawaan ang bisa ng a Nila-lock ni Storz ang blangkong takip , dapat suriin ng isa ang structural anatomy nito. Ang takip ay karaniwang pineke o hinagis mula sa mga materyales na may mataas na lakas at binubuo ng ilang kritikal na bahagi na gumagana nang sabay-sabay upang mapanatili ang isang selyo.

Ang Lug System

Ang mga "lugs" ay ang magkakaugnay na mga kawit na tumutukoy sa koneksyon ng Storz. Sa isang blangkong takip, ang mga lug na ito ay precision-machined para dumulas sa mga grooves ng receiving coupling. Ang distansya sa pagitan ng mga lugs—kilala bilang ang KA distansya o Lug Distance —ay ang pangunahing sukatan ng sukat. Halimbawa, ang isang 65mm Storz cap ay dapat na may katugmang KA distansya (karaniwan ay 81mm) upang magkasya sa kaukulang balbula.

Ang Mekanismo ng Pag-lock

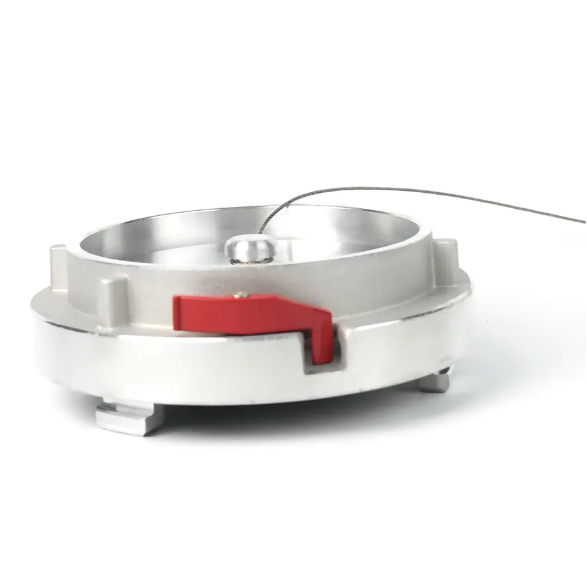

Ang feature na "Locking" ang nagpapakilala sa cap na ito mula sa mga karaniwang bersyon. Karaniwan itong binubuo ng a spring-actuated metal latch matatagpuan sa panlabas na gilid. Kapag ang takip ay napilipit sa naka-lock na posisyon (karaniwang isang 90-degree na pagliko), ang latch ay nag-click sa isang bingaw sa receiving coupling. Pinipigilan nito ang counter-rotation. Sa mga kapaligiran na may mataas na vibration, tulad ng sa isang gumagalaw na fire apparatus o malapit sa mabibigat na pang-industriyang pump, pinipigilan ng lock na ito ang takip na maluwag na mag-vibrate sa paglipas ng panahon.

Sealing Gaskets

Sa loob ng mukha ng takip ay nakapatong ang isang heavy-duty na gasket. Depende sa nilalayong paggamit, ang mga gasket na ito ay ginawa mula sa iba't ibang mga elastomer:

• Nitrile (NBR): Ang pamantayan para sa mga aplikasyon ng tubig at langis, na nag-aalok ng mahusay na pagtutol sa pagsusuot.
• Viton (FKM): Ginagamit para sa mataas na temperatura o mabigat na kemikal na kapaligiran.
• EPDM: Mas gusto para sa panlabas na paggamit dahil sa paglaban nito sa UV at ozone degradation.

Mga Teknikal na Pagtutukoy at Mga Pamantayan sa Sukat

Nila-lock ni Storz ang blangkong takips ay ginawa ayon sa mahigpit na internasyonal na pamantayan upang matiyak ang pagpapalitan. Ang pinakakaraniwang pamantayang sinusunod ay DIN (German Institute for Standardization) at iba't ibang European fire safety code. Ang katumpakan sa sukat ay mahalaga; ang hindi pagkakatugma ng kahit na ilang milimetro sa layo ng KA ay magiging walang silbi ang takip.

Mga Kritikal na Aplikasyon sa Makabagong Imprastraktura

Ang paggamit ng pag-lock ng blangkong takips ay ipinag-uutos sa ilang mga sektor kung saan ang fluid containment failure ay maaaring humantong sa malaking pinsala sa ari-arian o mga panganib sa kapaligiran.

Firefighting at Standpipe System

Ginagamit ng mga kagawaran ng sunog ang mga takip na ito upang protektahan ang Koneksyon ng Kagawaran ng Bumbero (FDC) sa labas ng mga gusali. Kung walang pang-lock na takip, maaaring makaharang sa daluyan ng tubig ang mga labi, namumugad na mga insekto, o mga vandal. Kapag nagkaroon ng sunog, dapat magtiwala ang mga bumbero na malinaw ang pasukan. Ang ang mekanismo ng pagla-lock ay nagsisiguro na ang takip ay nananatili sa lugar sa kabila ng mataas na trapiko sa mga urban na kapaligiran kung saan maaaring pakialaman ang mga karaniwang takip.

Bulk Powder at Granular Transport

Sa pneumatic conveying ng mga pulbos (tulad ng semento, harina, o mga plastic na pellet), ang mga kabit ng Storz ay nasa lahat ng dako. Sa panahon ng transportasyon, ang panginginig ng boses ng sasakyan ay maaaring maging sanhi ng pagluwag ng mga non-locking fitting. Pinipigilan ng locking blank cap ang di-sinasadyang paglabas ng mga dry bulk na materyales, na maaaring parehong pagkawala ng pananalapi at panganib sa paghinga para sa mga operator.

Pamamahala ng Wastewater at Suction

Ginagamit ng mga vacuum truck at sewage treatment plant ang mga blangkong takip ng Storz upang i-seal ang mga suction inlet. Dahil ang mga sistemang ito ay madalas na gumagana sa ilalim ng negatibong presyon, ang integridad ng gasket seal ay higit sa lahat upang maiwasan ang pump cavitation. Tinitiyak ng locking pin na ang takip ay nananatiling perpektong nakasentro at naka-compress laban sa seal, na pinapanatili ang vacuum.

Mga Salik sa Materyal na Agham at Durability

Ang pagpili ng materyal para sa a Nila-lock ni Storz ang blangkong takip ay natutukoy ng kapaligirang titirhan nito. Ang paggamit ng maling haluang metal ay maaaring humantong sa galvanic corrosion o mekanikal na pagkabigo sa ilalim ng presyon.

1. Huwad na Aluminyo: Ito ang pinakakaraniwang materyal. Ang forging ay nagbibigay ng isang mahusay na istraktura ng butil kumpara sa paghahagis, na nagpapahintulot sa takip na makatiis gumaganang presyon ng hanggang 16 Bar (232 PSI) nang walang basag. Karamihan ay hard-anodized upang maiwasan ang oksihenasyon.
2. Hindi kinakalawang na asero (316 Grade): Mahalaga para sa mga marine environment o planta sa pagpoproseso ng kemikal. Ang stainless steel na mga takip ng Storz ay lumalaban sa kaagnasan ng tubig-alat at kadalasang ginagamit sa mga configuration ng "acid-service" kung saan naroroon ang mga agresibong ahente sa paglilinis.
3. Brass/Gunmetal: Mas gusto sa underground mining o explosive atmospheres (ATEX zones) dahil ang mga ito ay "non-sparking" na mga metal. Kung ang isang tansong takip ay nalaglag o natamaan, ito ay malamang na hindi lumikha ng isang spark na maaaring mag-apoy ng mga nasusunog na gas.

Mga Protokol sa Pag-install at Pagpapanatili

Upang matiyak na gumagana nang tama ang isang Nila-lock ni Storz ang blangkong takip sa paggana nito, kinakailangan ang wastong pag-install at paulit-ulit na pagpapanatili. Ang isang hindi maayos na pagkakaupo na takip ay isang panganib ng projectile sa ilalim ng mataas na presyon.

Mga Hakbang sa Pag-install

1. Siyasatin ang gasket kung may mga bitak, grit, o flat spot. 2. Ihanay ang mga lug ng blangkong takip sa mga puwang sa nakapirming pagkabit. 3. Itulak nang mahigpit at paikutin ang takip nang pakanan. 4. Ipagpatuloy ang pag-ikot hanggang sa locking pin na "mga pag-click" o ang locking slider ay nakikipag-ugnayan. 5. Magsagawa ng "pull back" na pagsubok upang matiyak na ang takip ay hindi maaaring paikutin sa tapat na direksyon nang hindi pinipindot ang release catch.

Checklist ng Pagpapanatili

• Buwanang Inspeksyon: I-verify ang presensya ng security chain (na pumipigil sa cap na mawala kapag nadiskonekta).
• Lubrication: Gumamit ng food-grade silicone spray sa locking pin at sa ibabaw ng lug upang maiwasan ang "pagsamsam" dahil sa mineral buildup mula sa matigas na tubig.
• Pagpapalit ng gasket: Ang mga gasket ay dapat palitan bawat 2 hanggang 5 taon , o kaagad kung nagpapakita sila ng mga palatandaan ng pagtigas (compression set).

Ang Papel ng Security Chain

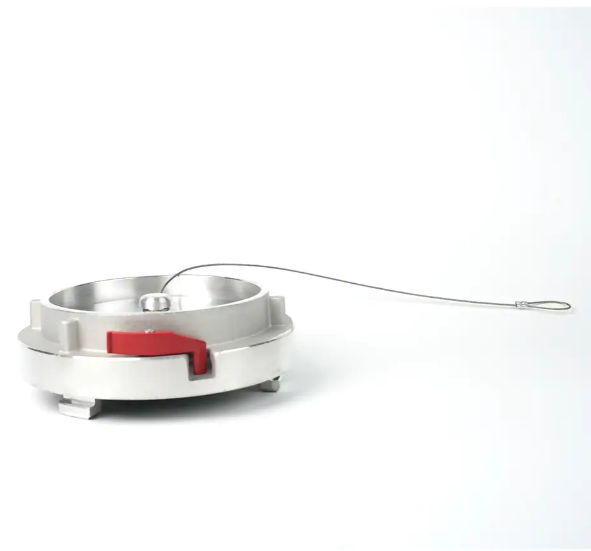

Karamihan sa mga Storz locking blank caps ay nilagyan ng heavy-duty galvanized o stainless steel chain. Ito ay hindi lamang isang tampok na kaginhawaan; ito ay isang kaligtasan at pangangailangan sa pagpapatakbo. Sa municipal firefighting, ang kawalan ng chain ay kadalasang humahantong sa mga takip na naliligaw o nanakaw, na nag-iiwan sa hydrant o standpipe na madaling mabara. Ang kadena ay karaniwang 300mm hanggang 500mm ang haba at naka-angkla sa pangunahing katawan ng balbula o tubo sa pamamagitan ng isang heavy-duty na singsing. Tinitiyak nito na laging available ang locking cap para sa agarang muling pagsasara pagkatapos gamitin.

Buod ng Mga Benepisyo

Sa buod, ang Nila-lock ni Storz ang blangkong takip ay isang kritikal na bahagi para sa anumang system na gumagamit ng Storz quick-connect standard. Kabilang sa mga pangunahing benepisyo nito ang:

• Paglaban sa Panginginig ng boses: Pinipigilan ng mekanikal na lock ang hindi sinasadyang pag-decoupling sa mga high-stress na kapaligiran.
• Pag-iwas sa pagtagas: Tinitiyak ng mga high-compression na gasket ang zero-leakage sa mga pressure na hanggang 16 Bar.
• Kahusayan sa pagpapatakbo: Ang walang kasarian na disenyo ay nagbibigay-daan para sa mabilis na koneksyon/pagdiskonekta nang hindi nababahala tungkol sa oryentasyon ng thread.
• tibay: Magagamit sa iba't ibang mga haluang metal upang labanan ang kaagnasan, pagkasira, at mekanikal na epekto.

Kung pinoprotektahan ang imprastraktura ng proteksyon sa sunog ng lungsod o tinatakan ang isang vacuum tanker, ang locking blank cap nananatiling gold standard para sa secure, maaasahang pagwawakas ng fluid.
