Lahat ng kailangan mong malaman tungkol sa Storz Locking Coupling

A Storz locking coupling ay isang standardized, simetriko, quarter-turn cam-locking connector na malawakang ginagamit sa firefighting, industrial fluid transfer, at mga serbisyong pang-emergency upang lumikha ng mabilis, walang tool, lumalaban sa pagtagas na mga koneksyon sa hose. Magkapareho ang magkabilang dulo ng coupling, na inaalis ang pangangailangan na makilala sa pagitan ng male at female fitting — ihanay lang, itulak, at i-twist 90° para i-lock. Ang disenyong ito ay kapansin-pansing binabawasan ang oras ng koneksyon sa mga sitwasyong may mataas na presyon at isa ito sa mga pinagkakatiwalaang sistema ng pagkabit sa mundo.

Ano ang a Storz Locking Coupling at Paano Ito Gumagana

Inimbento ni Carl August Guido Storz noong 1882, ang Storz coupling ay idinisenyo upang malutas ang isang kritikal na problema sa paglaban sa sunog: hindi magkatugmang mga konektor ng hose. Dahil ang mga tradisyunal na sinulid na mga coupling ay nangangailangan ng mga dulo ng lalaki at babae upang itugma, ang pagkonekta ng mga hose mula sa iba't ibang departamento o pinagmumulan ay kadalasang imposible sa panahon ng mga emerhensiya.

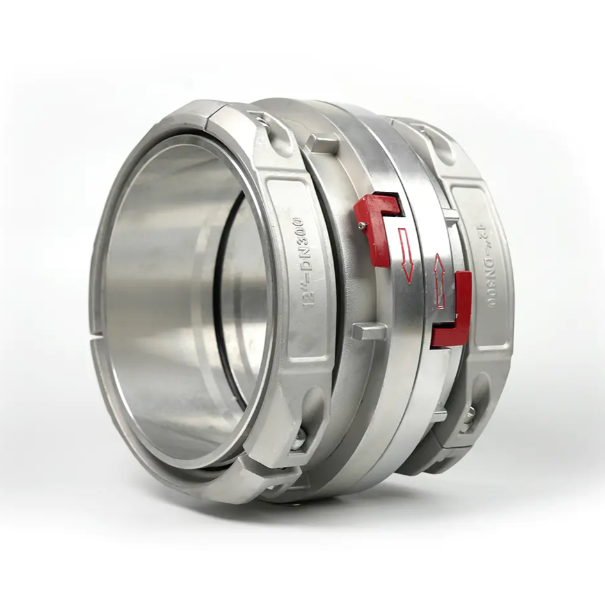

Ang Storz system ay gumagamit ng a simetriko na mekanismo ng pag-lock ng lug-and-cam . Ang bawat dulo ng coupling ay may dalawang lug at isang kaukulang cam slot. Kapag ang dalawang dulo ay pinagsama, ang mga lug ay dumudulas sa magkabilang puwang ng cam. Ang isang 90° na pag-ikot pagkatapos ay ikinakandado ang mga ito sa lugar, na pinipiga ang isang goma na gasket upang lumikha ng isang hindi tinatagusan ng tubig na selyo.

Ang mga pangunahing tampok sa pagpapatakbo ay kinabibilangan ng:

• Nakamit ang koneksyon sa ilalim ng 3 segundo nang walang kinakailangang tool
• Maaaring ikonekta o idiskonekta kahit sa ilalim ng natitirang presyon
• Symmetrical na disenyo: ang magkabilang dulo ay mapagpapalit
• Ang pinagsamang swivel ay nagbibigay-daan sa mga hose na malayang umiikot nang hindi inaalis ang koneksyon

Mga Karaniwang Sukat at Mga Rating ng Presyon

Ang mga coupling ng Storz ay ginawa sa isang hanay ng mga standardized na laki upang umangkop sa iba't ibang dami ng daloy at mga kinakailangan sa presyon. Ang mga pagtatalaga ng laki ay tumutukoy sa nominal na panloob na diameter ng hose o pipe na konektado.

Ang Ang laki ng 52 mm ay ang pinaka malawak na ginagamit sa structural firefighting sa buong mundo. Ang mga coupling ay dapat na masuri sa hindi bababa sa 1.5 × ang kanilang working pressure para sa sertipikasyon sa ilalim ng EN 1775 at mga katulad na pamantayan.

Mga Materyales na Ginamit sa Storz Coupling Construction

Ang choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Aluminum Alloy

Ang most common material for firefighting applications. Aluminum Storz couplings are magaan (karaniwang 30–50% na mas magaan kaysa sa mga katumbas na tanso) , lumalaban sa kaagnasan sa karamihan ng mga kapaligiran, at madaling hawakan sa ilalim ng mga kondisyong nakakapagod. Hindi angkop ang mga ito para gamitin sa tubig-dagat o mga likidong may mataas na acidic.

tanso

tanso Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Hindi kinakalawang na asero

Ginagamit sa pinaka-hinihingi na pang-industriya, kemikal, at mga kapaligirang parmasyutiko. Ang mga stainless steel na coupling ay lumalaban sa mga agresibong kemikal, mataas na temperatura, at matinding mekanikal na stress. Ang mga ito ang pinakamabigat na opsyon ngunit nagbibigay ng pinakamahabang buhay ng serbisyo sa malupit na mga kondisyon.

Mga Uri ng Gasket at Ang Papel Nito sa Pagganap ng Pagse-sealing

Ang gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Ethylene Propylene Diene Monomer): Pamantayan para sa mga aplikasyon ng tubig at paglaban sa sunog. Lumalaban sa UV, ozone, at singaw hanggang 120°C.
• NBR (Nitrile Butadiene Rubber): Angkop para sa mga likido, langis, at panggatong na nakabatay sa petrolyo. Lumalaban sa mga hydrocarbon ngunit bumababa sa pagkakalantad sa ozone.
• FKM (Viton): Pinangangasiwaan ang mga agresibong kemikal, mataas na temperatura hanggang 200°C, at puro acids. Ginagamit sa kemikal at pang-industriya na konteksto.
• Silicone: Food-grade application at mataas na temperatura na mga linya ng singaw. Sumusunod sa mga regulasyon ng FDA kung kinakailangan.

Dapat suriin ang mga gasket bago ang bawat paggamit at palitan kapag may basag, deformed, o tumigas. Ang isang nabigong gasket ay ang nangungunang sanhi ng pagtagas ng Storz coupling sa mga kondisyon ng field.

Mga Pangunahing Aplikasyon sa Mga Industriya

Storz locking couplings ay ginagamit nang higit pa sa mga serbisyo ng sunog. Ang kanilang mabilis na pagkonekta, standardized na disenyo ay ginagawa silang perpekto saanman kailangan ang mabilis na paglipat ng likido.

Mga Serbisyo sa Paglaban sa Sunog at Emergency

Ito ay nananatiling pangunahing aplikasyon. Ginagamit ng mga kagawaran ng bumbero sa mahigit 40 bansa ang Storz bilang karaniwang hose coupling. Ang mga koneksyon sa hydrant, saksakan ng appliance, at hose-to-hose ay umaasa sa mga coupling ng Storz. Ang simetriko na disenyo ay nagpapahintulot sa sinumang bumbero na ikonekta ang anumang hose sa anumang hydrant nang walang mga alalahanin sa compatibility.

Industrial Fluid Transfer

Gumagamit ang mga planta ng kemikal, refinery, at mga pasilidad sa pagpoproseso ng mga Storz coupling para sa paglilipat ng tubig, mga solvent, at hindi agresibong kemikal sa pagitan ng mga tangke ng imbakan at mga sasakyang pang-transportasyon. Ang walang gamit na operasyon ay binabawasan ang oras ng paghawak sa panahon ng paglo-load at pagbabawas ng mga operasyon.

Agrikultura at Patubig

Ang malalaking sistema ng patubig ay gumagamit ng mga Storz coupling para sa mabilis na koneksyon ng mga mains ng tubig at mga saksakan ng bomba. Ang mga sukat na 75 mm at 100 mm ay karaniwan sa mga aplikasyon sa field kung saan kinakailangan ang mataas na rate ng daloy na may kaunting pagbaba ng presyon.

Pagmimina at Tunneling

Ang mga kapaligiran sa ilalim ng lupa ay nangangailangan ng mabilis, maaasahang mga koneksyon para sa parehong mga sistema ng pagsugpo sa sunog at pag-dewatering. Ang mga torz coupling ay mas pinipili para sa kanilang tibay at kakayahang gumana sa maalikabok, basa, at nakakulong na mga kondisyon.

Konstruksyon at Civil Engineering

Ang mga pansamantalang linya ng supply ng tubig sa mga construction site, mga concrete mixing operation, at dewatering application ay lahat ay nakikinabang sa portability at interchangeability ng Storz couplings.

Storz kumpara sa Iba pang Quick-Connect Coupling System

Ang pag-unawa kung paano inihahambing ang Storz sa mga alternatibong coupling system ay nakakatulong sa pagpili ng tamang solusyon para sa isang partikular na aplikasyon.

Mga Kaugnay na Pamantayan at Sertipikasyon

Ang mga torz coupling na ginagamit sa mga propesyonal na aplikasyon ay dapat sumunod sa mga naaangkop na pamantayan upang matiyak ang interoperability at kaligtasan. Kabilang sa mga pinaka-tinatanggap na sanggunian na pamantayan ang:

• DIN 14307: German standard na pagtukoy ng mga dimensyon at mga kinakailangan sa pagganap para sa mga Storz coupling na ginagamit sa paglaban sa sunog. Malawakang pinagtibay sa buong Europa.
• EN 1775: European standard para sa firefighting hose system kabilang ang mga kinakailangan sa pagkabit.
• NFPA 1963: Pamantayan ng US para sa mga koneksyon ng fire hose. Bagama't karaniwang ginagamit ng US ang NST (National Standard Thread), maraming departamento ng US ang nag-iimbak ngayon ng mga Storz adapter para sa malalaking linya ng supply.
• AS 2419.1: Pamantayan ng Australia na sumasaklaw sa mga pag-install ng fire hydrant, kabilang ang mga detalye ng pagkakabit ng Storz.

Palaging i-verify na ang mga coupling ay may kaugnay na mga marka ng sertipikasyon at dokumentasyon ng kakayahang masubaybayan, lalo na para sa mga aplikasyon para sa kaligtasan ng sunog sa buhay.

Inspeksyon, Pagpapanatili, at Buhay ng Serbisyo

Ang wastong pagpapanatili ay nagpapahaba ng buhay ng serbisyo at tinitiyak ang maaasahang pagganap kapag ito ang pinakamahalaga. Maaaring tumagal ang isang well-maintained aluminum Storz coupling 10–20 taon o higit pa sa normal na serbisyo sa paglaban sa sunog.

Checklist ng Regular na Inspeksyon

• Suriin ang gasket kung may bitak, tumigas, pamamaga, o deformation — palitan taun-taon o mas madalas sa mga mabigat na gamit na kapaligiran
• Siyasatin ang mga lug at cam slot para sa pagkasira, burr, o deformation na maaaring pumigil sa ganap na pakikipag-ugnayan
• Suriin ang paggalaw ng swivel — dapat itong malayang umiikot nang walang paninigas o paggiling
• Maghanap ng kaagnasan, pitting, o mga bitak sa katawan ng pagkakabit, lalo na sa paligid ng mga base ng lug
• Subukan ang pakikipag-ugnayan ng coupling gamit ang isang mating coupling — ang koneksyon ay dapat na naka-lock nang may matatag na quarter-turn at hindi gumagapang o humiwalay nang walang sinasadyang pagsisikap

Pinakamahuhusay na Kasanayan sa Pagpapanatili

• Linisin gamit ang sariwang tubig pagkatapos ng tubig-alat o pagkakalantad ng kemikal
• Maglagay ng magaan na silicone-based na lubricant sa swivel at locking face taun-taon — iwasan ang petroleum-based lubricant na nagpapababa ng rubber gasket
• Mag-imbak ng mga coupling na may mga protective cap na naka-install upang maiwasan ang pagpasok ng dayuhang materyal sa mukha ng coupling
• Alisin mula sa serbisyo ang anumang coupling na may mga bitak na katawan, hinubad na mga lug, o nasamsam na mga swivel — huwag ayusin ang pinsala sa istruktura

Mga Adapter at Accessory para sa Storz Systems

Ang isang komprehensibong hanay ng mga accessory ay nagpapalawak ng Storz coupling compatibility sa iba't ibang system at application:

• Storz to BSP/NPT threaded adapters: Pahintulutan ang koneksyon sa pagitan ng mga Storz coupling at mga sinulid na sistema ng tubo — karaniwang ginagamit para sa mga koneksyon ng hydrant sa mga mixed-standard na kapaligiran
• Mga adaptor ng Storz hanggang Camlock: Pagkakatugma ng tulay sa pagitan ng mga hose na panlaban sa sunog ng Storz at mga sistemang pang-industriya ng Camlock
• Pagbawas ng mga coupling: Ikonekta ang dalawang Storz coupling na may magkaibang nominal na laki, hal., 75 mm supply hose sa 52 mm attack hose
• Mga blangkong takip at plug: I-seal ang mga hindi nagamit na saksakan o bukas na mga dulo ng coupling sa panahon ng transportasyon at pag-iimbak
• Mga pressure gauge na may Storz inlet: Para sa pagsubaybay sa presyon ng suplay sa punto ng koneksyon ng pagkabit
• Mga pang-lock na clamp at retaining device: Karagdagang seguridad para sa mga kapaligirang pang-industriya na may mataas na vibration kung saan ang hindi sinasadyang quarter-turn disconnection ay isang panganib

Mga Karaniwang Problema at Pag-troubleshoot

Kahit na maayos na pinananatili ang mga Storz coupling ay maaaring makatagpo ng mga isyu sa field. Narito ang pinakamadalas na problema at ang mga sanhi nito:

Ang Coupling ay Hindi Ganap na Mala-lock

Dulot ng mga debris sa mga slot ng cam, mga sira o nasira na lugs, o isang namamagang gasket na pumipigil sa mga mukha na magtagpo. Linisin ang mga puwang ng cam, suriin ang mga lug, at suriin ang kapal ng gasket. Palitan ang mga sira o nasira na bahagi.

Leakage sa Connection Point

Halos palaging sanhi ng isang nasira, nawawala, o hindi wastong pagkakaupo sa gasket. Sa ilang mga kaso, pinipigilan ng isang deformed coupling face ang tamang gasket compression. Siyasatin ang gasket seating groove para sa mga nicks o deformation.

Mahirap Idiskonekta ang Coupling Pagkatapos ng Pressurization

Ang natitirang presyon ay nakakabit sa pagkabit sa naka-lock na posisyon. Palaging magdugo ng presyon bago subukang idiskonekta. Huwag kailanman hampasin ang coupling body gamit ang mga tool upang puwersahin ang pagkadiskonekta — sinisira nito ang mga lug at cam slot.

Swivel Nakuha o Naninigas

Dulot ng kaagnasan, kontaminasyon, o kakulangan ng pagpapadulas. Lagyan ng penetrating silicone lubricant at dahan-dahang gawin ang swivel. Kung mananatiling nahawakan ang swivel, alisin mula sa serbisyo - ang hindi umiikot na swivel ay nagdudulot ng pag-twist ng hose at binabawasan ang kahusayan ng daloy.

Pagpili ng Tamang Storz Coupling para sa Iyong Application

Gamitin ang sumusunod na mga punto ng pagpapasya upang matukoy ang pinakaangkop na detalye ng Storz coupling:

1. Tukuyin ang kinakailangang daloy ng daloy at presyon ng pagtatrabaho — pumili ng nominal na laki na nakakatugon sa iyong mga kinakailangan sa daloy nang walang labis na pagbaba ng presyon
2. Kilalanin ang likidong inililipat — pumili ng materyal (aluminyo, tanso, hindi kinakalawang) at uri ng gasket (EPDM, NBR, FKM) nang naaayon
3. Suriin ang mga naaangkop na pamantayan — tiyaking nakakatugon ang coupling sa mga pamantayan ng dimensional at pressure na kinakailangan sa iyong rehiyon o industriya
4. Isaalang-alang ang kapaligiran sa pagpapatakbo — ang mga kapaligirang dagat o kemikal ay nangangailangan ng mga materyales na may mataas na grado; Ang mga application na sensitibo sa timbang ay pinapaboran ang aluminyo
5. Suriin ang pagiging tugma sa mga kasalukuyang system — kung kinakailangan ang mga adaptor, kumpirmahin ang pagiging tugma ng adaptor at i-verify na walang karagdagang parusa sa pagbaba ng presyon ang ipinakilala
6. Kumpirmahin ang uri ng pagtatapos ng koneksyon — tukuyin kung paano ikakabit ang coupling sa hose, pipe, o kagamitan (crimp, hose shank, sinulid, flanged)
