Anong mga uri ng mga pagkabit ng storz ang naroroon?

Ang mga pagkabit ng Storz (na karaniwang kilala rin bilang CAM Lock Couplings o German Quick Couplings) ay mabilis na nakakonekta na mga pagkabit na malawakang ginagamit sa proteksyon ng sunog, paggamot sa tubig, kemikal, agrikultura, at pang-industriya na mga patlang ng transportasyon dahil sa kanilang simpleng operasyon, maaasahang koneksyon, at mataas na pagpapalitan. Ang mga ito ay binubuo ng dalawang magkaparehong claw-type fittings na nakakamit ng isang selyadong koneksyon sa pamamagitan lamang ng pagpasok at pag-ikot (karaniwang 120 ° o 90 °), nang hindi nangangailangan ng karagdagang mga mekanismo ng pag-lock, na lubos na nagpapabuti ng kahusayan at kaligtasan.

Pag -uuri ng Storz Couplings

Bagaman ang pangunahing disenyo at prinsipyo ng pagtatrabaho ng Storz pagkabit ay pinag -isa - iyon ay, ang mabilis na pag -lock ay nakamit sa pamamagitan ng mga claws (o mga tainga) at kaukulang mga istruktura ng cam - maaari pa rin silang maiuri sa iba't ibang paraan ayon sa kanilang form na koneksyon at mga materyales upang matugunan ang iba't ibang mga pangangailangan sa transportasyon ng likido.

1. Pag -uuri sa pamamagitan ng pagtatapos ng koneksyon (pinaka -karaniwang uri)

Ito ang pinakamahalagang pamamaraan ng pag -uuri, na tinutukoy kung paano kumonekta ang mga pagkabit ng storz sa iba pang kagamitan o piping:

Storz hose pagkabit:

Mga Aplikasyon: Ginamit upang direktang kumonekta Storz pagkabit sa mga hose ng sunog, pang -industriya na hose, o mga hose ng patubig ng agrikultura.

Mga Tampok: Karaniwan ay may kasamang isang hose tail (shank), na na -secure sa medyas na may salansan o clip, at isang pangunahing sangkap ng mga sistema ng koneksyon ng likido.

Storz Threaded Coupling:

Mga Aplikasyon: Ginamit upang ikonekta ang mga pagkabit ng Storz sa inlet at outlet ng mga tubo, balbula, o mga bomba na may karaniwang mga thread.

Mga Uri: Nahahati sa babaeng thread at male thread couplings. Kasama sa mga karaniwang pamantayan ng thread ang BSP, NPT, atbp. Ang ganitong uri ay susi sa pagpapagana ng mabilis na pag -convert at pagsasama ng system.

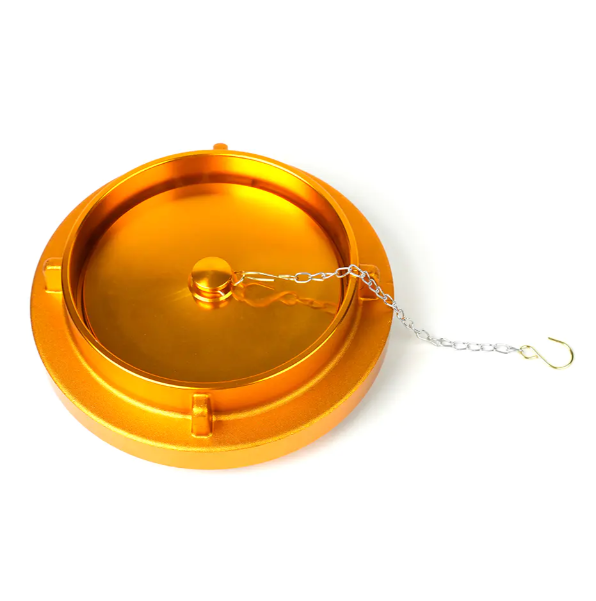

Storz Blank Cap/Plug:

Mga Aplikasyon: Ginamit upang i -seal ang hindi nagamit Storz pagkabit Ang mga outlet o hose ay nagtatapos upang maiwasan ang pagtagas ng likido o mga kontaminado mula sa pagpasok ng sistema ng likido.

Mga Tampok: Nilagyan ng isang singsing na sealing para sa maaasahang pagganap ng sealing.

2. Pag -uuri ayon sa materyal

Ang paglaban ng kaagnasan at tibay ng mga pagkabit ng Storz ay nakasalalay lalo na sa kanilang mga materyales sa pagmamanupaktura, na direktang nakakaapekto sa kanilang aplikasyon sa tiyak na media:

Aluminyo alloy storz couplings:

Mga tampok: magaan, magastos, at may mahusay na paglaban sa kaagnasan.

Mga Aplikasyon: Karamihan sa mga karaniwang matatagpuan sa mga kagamitan sa pag-aaway ng sunog, paggamot sa tubig, at pangkalahatang pang-industriya na transportasyon ng likido.

Tanso/tanso na mga pagkabit ng storz:

Mga Tampok: Mataas na lakas, paglaban sa kaagnasan, paglaban sa mataas na temperatura, at paglaban ng spark.

Mga Aplikasyon: Angkop para sa mga kapaligiran sa dagat, industriya ng langis at gas, at mga aplikasyon na nangangailangan ng mas mataas na tibay.

Hindi kinakalawang na asero storz couplings:

Mga Tampok: Napakahusay na paglaban ng kaagnasan ng kemikal at mataas na lakas.

Mga aplikasyon: malawak na ginagamit sa mga industriya na may napakataas na mga kinakailangan para sa pagiging tugma ng kalinisan at media, tulad ng kemikal, pagproseso ng pagkain, at parmasyutiko.

Storz pagkabits made of polypropylene (PP) or nylon and other plastics:

Mga Tampok: Labis na magaan, mahusay na paglaban sa kemikal, at mababang gastos.

Mga Aplikasyon: Ang patubig ng agrikultura, paggamot ng mababang presyon ng tubig, at ang transportasyon ng ilang mga specialty kemikal.

Mga pagtutukoy at pagpapalitan

Ang isang pangunahing katangian ng Storz Couplings ay ang kanilang pakikipagpalitan. Ang kanilang mga pagtutukoy ay hindi tinutukoy ng diameter ng pipe, ngunit sa pamamagitan ng lug spacing (o cam spacing). Hangga't pareho ang spacing ng lug, ang mga pagkabit ng storz mula sa iba't ibang mga tagagawa at may iba't ibang mga uri ng pagtatapos (tulad ng mga fittings at plugs) ay maaaring magkakaugnay.

Kasama sa mga karaniwang spacings ng claw:

• 52 mm (D size, para sa dn25/dn32 hoses)
• 66 mm (laki ng C, para sa DN38/DN50 hoses)
• 89 mm (laki ng b, para sa mga hose ng DN65)
• 133 mm (isang laki, para sa DN100/DN110 hoses)



Upang piliin ang naaangkop na pagkabit ng Storz, alamin muna ang kinakailangang laki (claw spacing) upang matiyak ang magkakaugnay. Pangalawa, batay sa mga pag -aari, presyon, at temperatura ng ipinadala na daluyan, piliin ang pinaka -angkop na materyal (e.g., aluminyo, hindi kinakalawang na asero) at uri ng koneksyon (e.g., hose tail o thread). Kung para sa mga koneksyon sa emergency na sunog o pang -araw -araw na kontrol ng pang -industriya na likido, ang mga pagkabit ng storz ay mainam para sa pagkamit ng mahusay at ligtas na koneksyon.
