Ano ang mga uri ng flange couplings?

Sa iba't ibang mga sistema ng paghahatid ng mekanikal, ang mga pagkabit ay naglalaro ng isang mahalagang papel sa pagkonekta ng dalawang shaft (pagmamaneho ng baras at hinimok na baras) at pagpapadala ng metalikang kuwintas. Kabilang sa maraming uri ng mga pagkabit, Flange Couplings ay malawakang ginagamit sa iba't ibang mabibigat na makinarya at mga aplikasyon ng paghahatid ng mataas na kapangyarihan dahil sa kanilang simpleng istraktura, mahusay na pagkakahanay, at malaking kapasidad ng paghahatid ng metalikang kuwintas.

Pangunahing uri ng mga Flange Couplings at ang kanilang mga katangian

Ang mga Flange Couplings ay mahalagang gumamit ng mga bolts upang ikonekta ang dalawang flanged half-couplings, nakamit ang koneksyon ng dalawang shaft at paghahatid ng kuryente. Batay sa kanilang istraktura at kakayahang magbayad para sa misalignment ng shaft, maaari silang higit na nahahati sa sumusunod na dalawang kategorya:

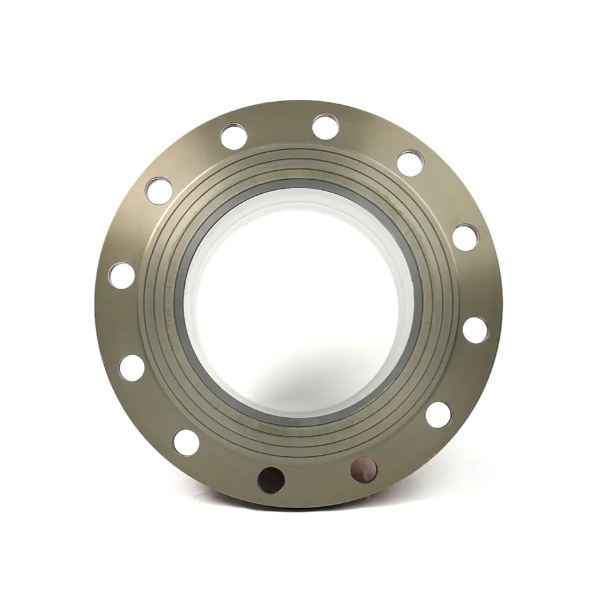

1. Malakas na pagkabit ng flange

Ang mahigpit na mga kabit ng flange ay ang pinakauna at pinakasimpleng uri ng pagkabit ng flange.

Mga katangian ng istruktura: Ang ganitong uri ng pagkabit ay karaniwang binubuo ng dalawang simpleng disc na hugis ng kalahating kaibahan, na direktang bolted magkasama. Mayroon itong compact na istraktura at maliit na mga sukat ng radial.

Mga katangian ng pagpapatakbo: Ang mga mahigpit na pagkabit ay nangangailangan ng tumpak na pagkakahanay ng dalawang shaft dahil kulang sila ng kakayahang magbayad para sa axial misalignment (tulad ng radial, angular, o axial deviations).

Mga Eksena sa Application: Pangunahing ginagamit sa mababang bilis, mabibigat na mga aparato ng paghahatid kung saan kinakailangan ang mataas na pag-align ng baras at makinis na operasyon, tulad ng mga koneksyon sa dulo ng shaft para sa mga malalaking motor.

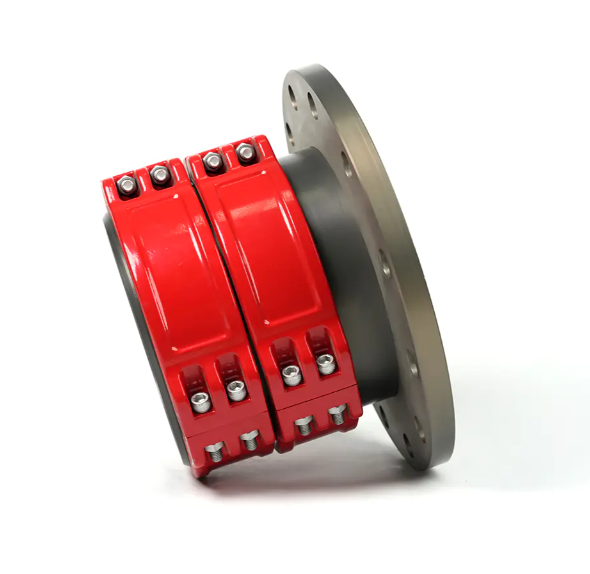

2. Flexible flange Couplings

Upang mapaunlakan ang hindi maiiwasang mga error sa pag -install ng baras o mga kamag -anak na pag -aalis sa panahon ng operasyon sa aktwal na mga pagpapadala ng mekanikal, ang mga inhinyero ay nakabuo ng iba't ibang mga nababaluktot na pagkabit na may mga kakayahan sa kabayaran. Maraming mga nababaluktot na pagkabit ay gumagamit din ng pangunahing istrukturang form ng Flange Couplings .

Perle-shaped Flexible Flange Coupling:

Mga Tampok: Ang isang elemento na hugis ng Perle na nababanat ay naka-embed sa pagitan ng dalawang flanges. Ang nababanat na elemento na ito ay sumisipsip at nagbabayad para sa ilang mga axial misalignment, habang nagbibigay din ng panginginig ng boses at buffering.

Mga Aplikasyon: Malawakang ginagamit sa mga aplikasyon na nangangailangan ng maayos na operasyon at panginginig ng boses, ito ay isa sa mga pinaka -karaniwang uri ng pagkabit.

Gear-type flange Couplings:

Mga Tampok: Ang ganitong uri ng pagkabit ay gumagamit ng meshing ng panloob at panlabas na ngipin upang magpadala ng metalikang kuwintas. Ang panlabas na manggas ng gear ay karaniwang konektado sa istraktura ng flange. Ang pakikipag -ugnay sa pagitan ng panloob at panlabas na ngipin ay nagbibigay -daan sa baras na magkaroon ng isang tiyak na antas ng angular at radial displacement na kakayahan sa kabayaran.

Mga Aplikasyon: Angkop para sa mga aparato ng paghahatid na may mataas na metalikang kuwintas, mataas na bilis, at nangangailangan ng kabayaran para sa malalaking angular na pag -iwas.

Paddle-type flange Couplings:

Mga Tampok: Gumagamit ng lubos na nababanat na mga singsing na gulong ng goma bilang pagkonekta ng mga elemento. Ito ay may malakas na kakayahan sa kabayaran at mahusay na pagganap ng panginginig ng boses.

Mga Aplikasyon: Pangunahin na ginagamit sa makinarya ng pag -aangat at transportasyon, makinarya ng metalurhiko at pagmimina, at iba pang mga aplikasyon na may malalaking epekto.

Mga puntos ng pagpili para sa mga flange Couplings

Ang pagpili ng naaangkop na pagkabit ng flange ay mahalaga at nangangailangan ng komprehensibong pagsasaalang -alang ng mga sumusunod na kadahilanan:

• Kinakailangan na ipinadala na metalikang kuwintas: Ito ang pangunahing batayan para sa pagpili, tinitiyak na ang pagkabit ay maaaring makatiis sa gumaganang pag -load.


• Uri at magnitude ng misalignment ng shaft: Kung ang kawastuhan ng pagkakahanay ng dalawang shaft ay hindi mataas o mayroong isang malaking pag -aalis sa panahon ng operasyon, dapat na mapili ang isang nababaluktot na uri ng pagkabit.


• Bilis ng pagpapatakbo at panginginig ng boses/pagkabigla: Para sa high-speed na operasyon o sa ilalim ng mga naglo-load na epekto, kinakailangan ang mga pagkabit na may mahusay na balanse at pagganap ng panginginig ng boses.


• Mga Kinakailangan sa Pag -install at Pagpapanatili: Madaling i-install at i-disassemble ang mga flange couplings ay nagbabawas ng oras ng pagpapanatili.



Para sa matibay o nababaluktot na koneksyon, Flange Couplings ay ang pundasyon ng maaasahang paghahatid ng kuryente sa mekanikal na disenyo. Ang pag -unawa sa mga uri ng flange Couplings at pagpili ng pinaka -angkop na batay sa aktwal na mga kondisyon ng operating ay mahalaga para sa pagtiyak ng mahusay at matatag na operasyon ng mga aparato ng paghahatid.
