Madali bang i-install ang VIC Coupling?

Sa modernong piping engineering, ang VIC Coupling (Vicley Grooved Connector) ay naging mas pinili para sa proteksyon sa sunog, HVAC, at mga pang-industriyang piping network dahil sa mahusay nitong kahusayan sa pag-install at maaasahang pagganap ng sealing. Kung ikukumpara sa tradisyonal na welding o flange na koneksyon, ang proseso ng pag-install ng VIC Coupling ay talagang napaka-simple at mabilis. Dahil sa disenyo nitong mechanically grooved, ang mga installer ay hindi kailangang magsagawa ng mainit na trabaho; ang koneksyon ay maaaring kumpletuhin gamit lamang ang mga pangunahing kagamitan sa hardware. Ayon sa data ng engineering, ang paggamit ng mga grooved fitting ay maaaring mabawasan ang oras ng trabaho ng humigit-kumulang 50% hanggang 70% kumpara sa mga tradisyonal na pamamaraan ng welding, na ginagawa itong lubos na mapagkumpitensya sa mga proyektong may mahigpit na mga deadline.

Paano gumagana ang structural design ng VIC Coupling gawing simple ang proseso ng pag-install?

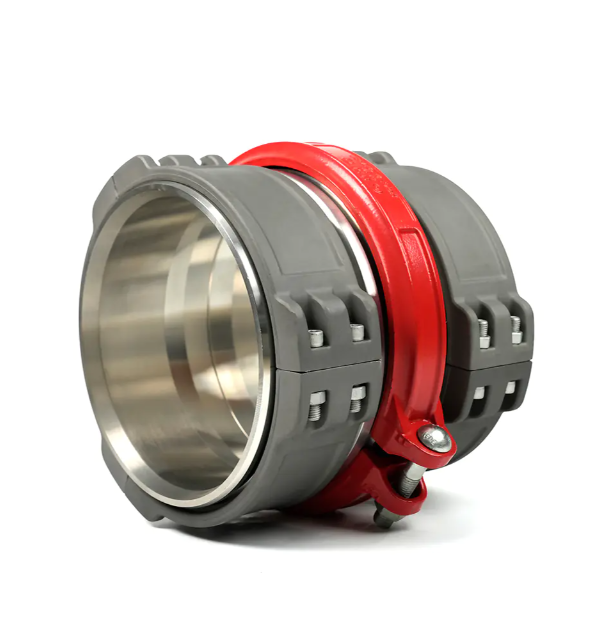

Ang VIC Coupling ay idinisenyo upang pasimplehin ang mga on-site na operasyon. Kabilang sa mga pangunahing bahagi nito ang isang pares ng mga metal housing, isang C-type na rubber sealing ring, at dalawang set ng high-strength bolt assemblies.

Walang kinakailangang kumplikadong pretreatment: Bago i-install ang VIC Coupling, isang standard depth groove lang ang kailangang i-machine sa dulo ng pipe. Ang pisikal na paraan ng koneksyon na ito ay nag-aalis ng masalimuot na beveling, preheating, at post-weld inspection na mga hakbang na kinakailangan sa welding.

Self-aligning function: Ang metal housing ng connector ay awtomatikong pumutok sa uka sa dulo ng pipe habang humihigpit, na tinitiyak ang awtomatikong pipe alignment sa pamamagitan ng circumferential pressure ng housing. Nangangahulugan ito na kahit na sa dimly lit o confined space, ang mga ordinaryong technician ay maaaring tumpak na kumpletuhin ang pag-install.

Paghahambing ng bilis ng pag-install sa pagitan ng mekanikal na koneksyon at mga pamamaraan ng hinang

Upang biswal na ipakita ang kadalian ng pag-install ng VIC Coupling, maaari tayong sumangguni sa karaniwang pamantayan ng oras sa industriya ng pag-install ng pipe.

Halimbawa ng oras ng pag-install: Para sa isang DN100 (4 na pulgada) na diameter na koneksyon sa steel pipe, karaniwang nangangailangan ng 30 hanggang 45 minuto ang isang bihasang welder upang makumpleto ang isang weld (kabilang ang paghahanda at oras ng paglamig). Pag-install ng a VIC Coupling system, mula sa pagkakabit ng sealing ring hanggang sa paghigpit ng bolts, ay tumatagal lamang ng 3 hanggang 5 minuto.

Pagdepende sa tool: Nangangailangan ang welding ng malalaking welding machine, gas cylinder, at mga espesyal na materyales na panlaban sa apoy. Ang pag-install ng VIC Coupling ay nangangailangan lamang ng manual o electric torque wrench. Ang portability na ito ay partikular na kapaki-pakinabang sa mga construction well o high-altitude work platform kung saan imposible ang access sa malalaking kagamitan.

Mga Pangunahing Hakbang at Teknikal na Detalye sa Pag-install

Bagama't madaling i-install ang VIC Coupling, ang pagsunod sa mga standardized na operating procedure ay mahalaga sa pagtiyak na ang system ay mananatiling walang leak sa mahabang panahon.

Sealing Lubrication: Ito ang pinakamadaling makaligtaan ngunit pinakanakakatulong na hakbang. Bago ipasok ang singsing ng goma, ang isang espesyal na pampadulas ay dapat ilapat sa sealing lip. Hindi lamang nito pinipigilan ang mga wrinkles sa sealing ring sa panahon ng pag-install ngunit binabawasan din ang alitan, na tinitiyak na ang housing ay maayos na nakaupo.

Mga Pamantayan sa Pagpapahigpit ng Bolt: Kapag nag-i-install ng VIC Coupling, higpitan ang mga bolts sa magkabilang panig nang salit-salit hanggang sa makamit ng metal na housing ang metal-to-metal contact.

Visual na Inspeksyon: Pagkatapos ng pag-install, matutukoy ng mga inspektor ng kalidad ang kalidad ng pag-install sa pamamagitan lamang ng biswal na pag-inspeksyon kung ang mga puwang sa housing ng connector ay sarado, nang hindi nangangailangan ng ultrasonic o radiographic na pagsubok gaya ng kinakailangan para sa welding.

Ang Flexibility ng VIC Coupling sa Mga Kumplikadong Kapaligiran sa Konstruksyon

Bilang karagdagan sa mabilis na bilis ng pag-install nito, ang VIC Coupling ay nagpapakita ng pambihirang kakayahang umangkop sa mga kumplikadong kondisyon sa lugar.

Angle Deviation Tolerance: Ang Flexible VIC Coupling ay nagbibigay-daan para sa isang partikular na anggulo ng deflection (karaniwang 1° hanggang 3°) sa koneksyon ng pipe. Ito ay makabuluhang binabawasan ang kahirapan ng mga pangalawang pagsasaayos kapag nakikitungo sa pag-aayos ng pundasyon o mga hindi linear na layout ng tubo.

All-Weather Construction: Ang mga operasyon ng welding ay lubhang naaapektuhan ng mga kondisyon ng panahon, na ginagawang imposible ang pagtatayo sa ulan, niyebe, o malakas na hangin. Ang VIC Coupling, bilang isang koneksyon sa malamig na trabaho, ay hindi nalilimitahan ng ambient humidity at temperatura, na nagpapanatili ng normal na pag-unlad ng pag-install kahit na sa sobrang lamig na mga kapaligiran gaya ng -30°C.
